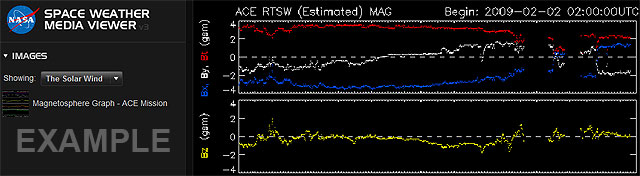

A maneira mais fácil de visualizar esta imagem é abrindo o Visualizador do Clima Espacial. Na seção "IMAGENS" selecionar "O Vento Solar" no menu. Em seguida, selecione a imagem chamada "Gráfica da Magnetosfera – Missão ACE".
Você deve ver 4 gráficos diferentes. Localize e observe o gráfico amarelo chamado "Bz". Cada vez que a linha amarela neste gráfico ficar abaixo da linha branca tracejada chamada "0", sabemos que a nossa magnetosfera foi afetada pelo vento solar.
ESTA IMAGEM NÃO CORRESPONDE A DADOS AO VIVO
Quando o vento solar e a magnetosfera interagem eles operam como um sistema. A magnetosfera da Terra está repleta de partículas provenientes do Sol. Dependendo da magnetização das partículas no vento solar, o campo pode estar apontando par ao sul (atraindo) ou para o norte (repelindo) do campo da Terra. No lado iluminado da Terra (lado virado para o Sol), estes campos se conectam e causam uma transferência de partículas e energia magnética do vento solar para a magnetosfera da Terra. Estas mudanças nos campos e partículas da Terra ocasionam "tempestades magnéticas" severas.
Este gráfico explica os efeitos do vento solar na magnetosfera da Terra. Quando o campo magnético do vento solar é oposto ao da Terra, ele é chamado de "campo em direção ao sul" e é considerado como possuindo um sinal negativo. Você pode monitorar os dados ACE neste gráfico para identificar os momentos nos quais isto acontece.
Baixo (0 até -2)
Médio (-2 até -4)
Alto (-4 até -6)
Os tutoriais acima complementam os flip charts e planilhas de dados disponíveis para download.
